cihaz / tek kontrol ünitesi
çapa kadar RF kapsama*
kullanıma bağlı pil ömrü
yanabilen onay butonu
Parça toplama hatalarını en aza indirir.
WDPS, iş emrinden gelen parça ve adres bilgilerini otomatik olarak operatöre iletir. Operatör, hangi raftan hangi parçanın alınacağını veya hangi rafa koyulacağını düşünmek zorunda kalmadan ışıklı yönlendirme ile adrese gider.
Cihazın LCD panelinde adet veya işlem kodu gösterilir; operatör işlemi tamamlayınca onay butonuna basar. Sistem, raf üzerindeki WDPS cihazları ve bunları yöneten RF Kontrol Ünitesi ile çalışır.
Doğru parçanın doğru raftan alınması için yönlendirme.
Doğru parçanın doğru rafa/konuma yerleştirilmesi için yönlendirme.

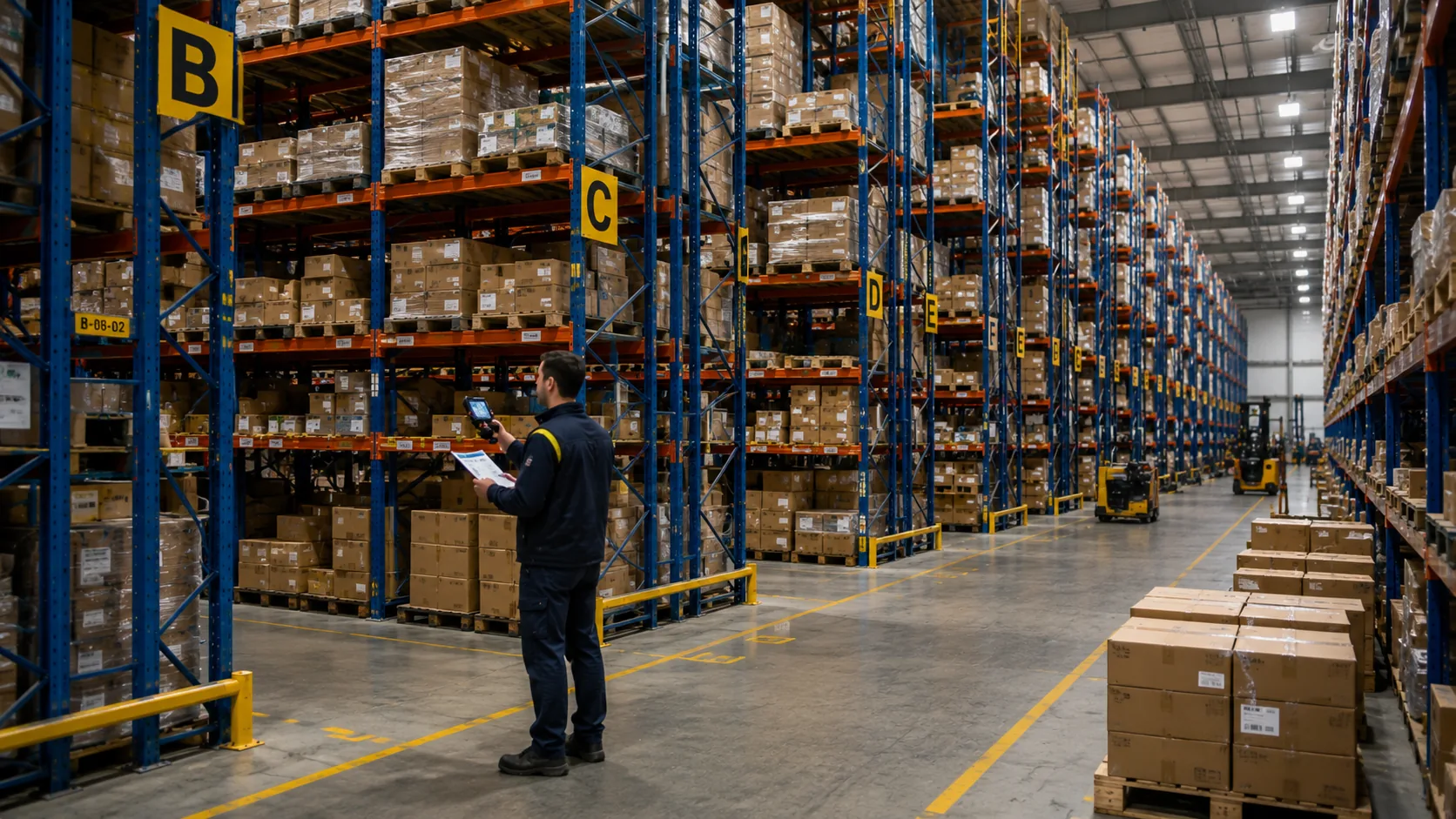

Depo ve üretim sistemleri büyüdükçe adresleme karmaşıklaşır.
Depo ve üretim sistemleri büyüdükçe adresleme karmaşıklaşır; yanlış ürün alma/yerleştirme ve sevkiyat hataları artar.
Hızlı akan hatlarda operatörün karar vermesi gereken süre kısalır; hatalar artınca maliyetler yükselir.
Kablolu pick-to-light sistemlerinde kablolama maliyeti, kurulum süresi ve yeniden yerleşim zorluğu önemli bir engeldir.
İki parça. Kablo yok.
Buton

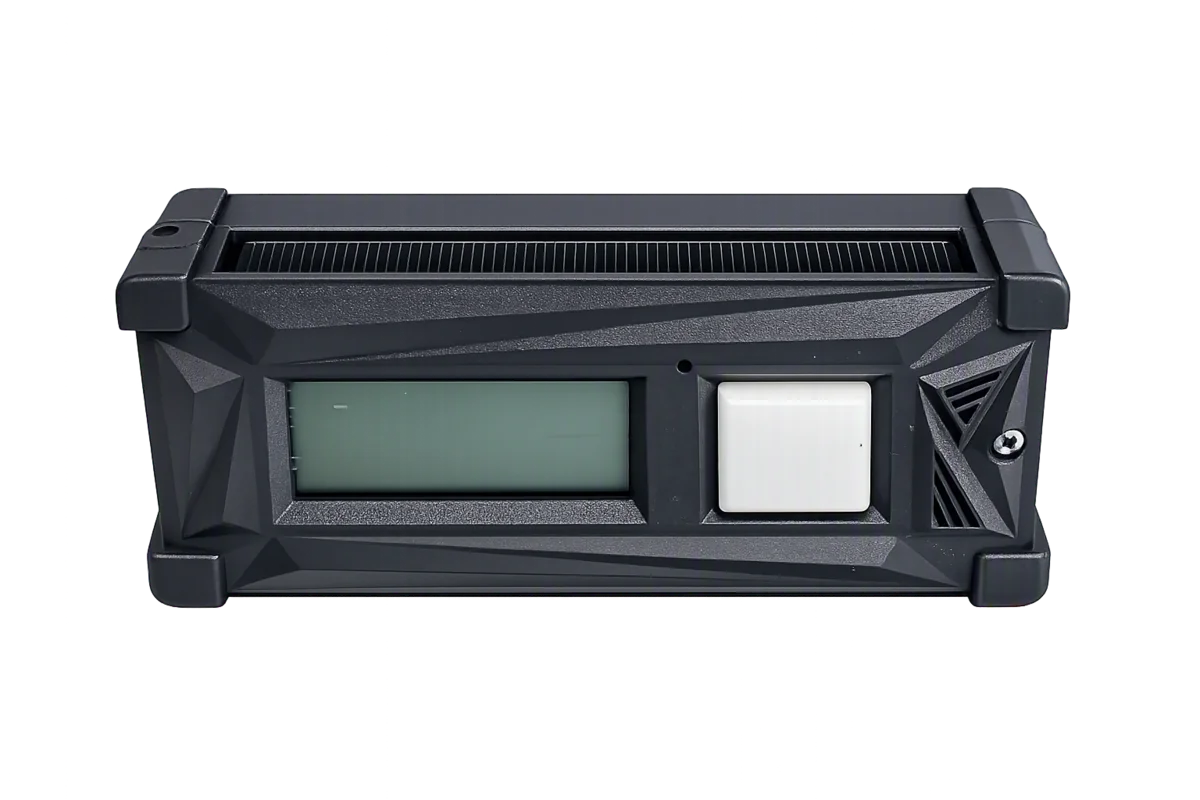

WDPS Raf Cihazı
- —LCD panel: adet / işlem kodu gibi bilgileri gösterir.
- —7 renk yanabilen buton: görsel yönlendirme ve operatör onayı için.
- —Güneş paneli destekli enerji yaklaşımı ve uzun pil ömrü (kullanıma bağlı olarak 4 yıla kadar).

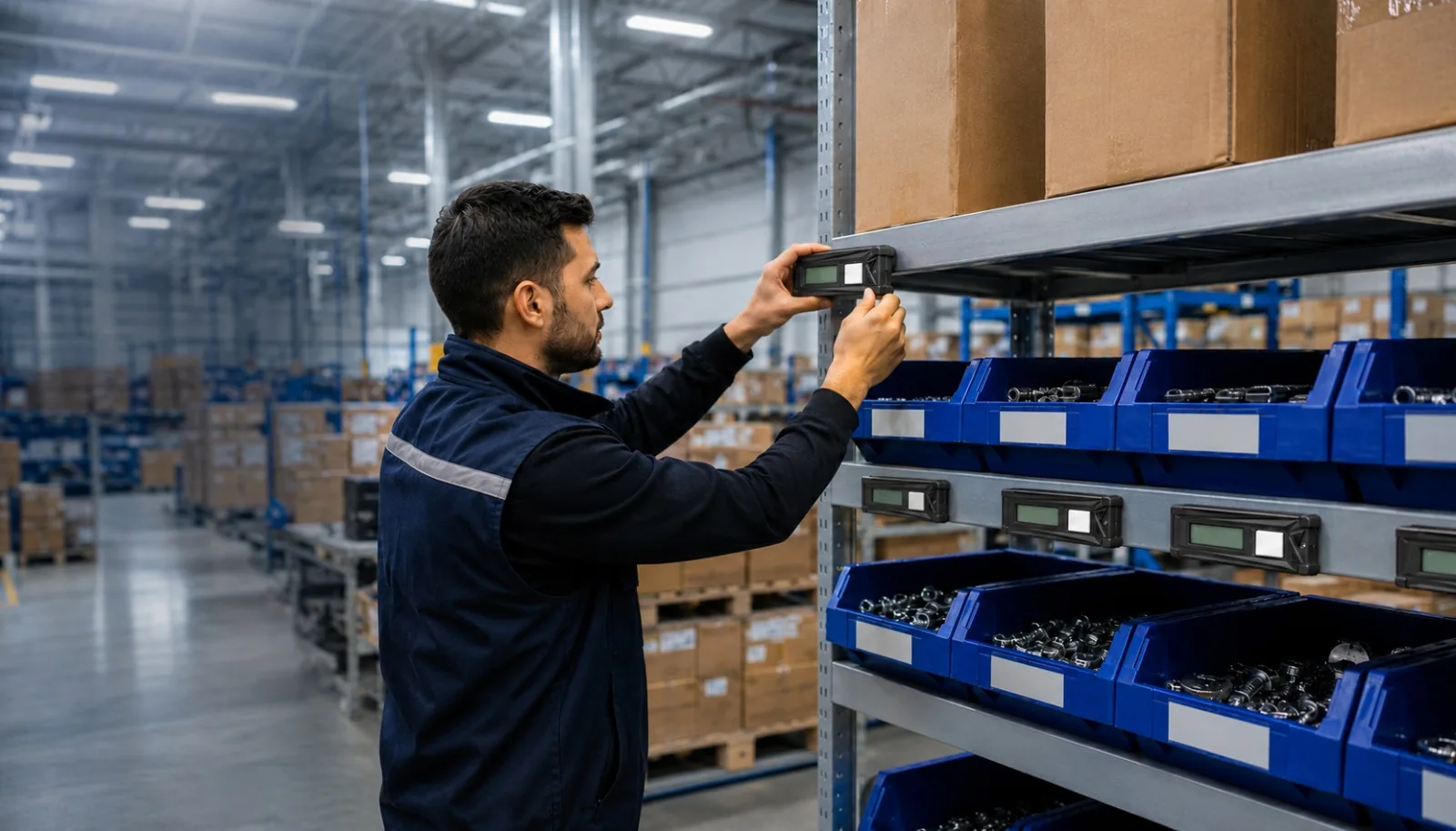

- —Kablosuz yapı: modüler kurulum ve yerleşimde esneklik sağlar; hareketli platformlarda da kullanılabilir.

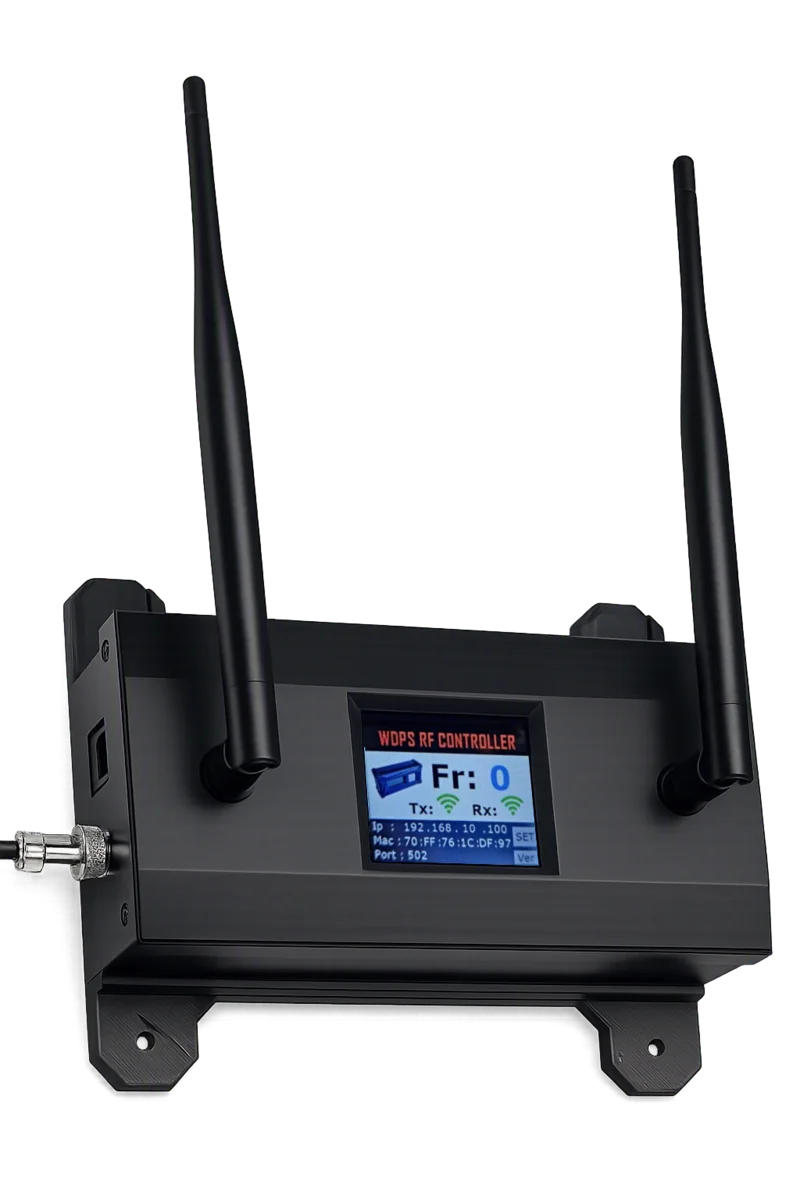

RF Kontrol Ünitesi
WDPS cihazlarıyla haberleşen ve üst sistemden gelen komutları WDPS ağında yöneten kontrol cihazıdır. Gerçek zamanlı işletim sistemi (RTOS) ile stabil çalışacak şekilde tasarlanmıştır ve yakınında sürekli bir PC gerektirmez.
- —Modbus TCP/IP ile PLC, PC ve endüstriyel cihazlarla entegrasyon.
- —12–30V DC geniş besleme aralığı; ters bağlantı koruması.
- —Vidalı konnektörler ile titreşimli ortamlarda güvenilir bağlantı.
- —Ekran üzerinden IP/MAC/Port, çalışma frekansı ve TX-RX kart durumları; IP ayarı ekrandan yapılabilir.
- —Ağ üzerinden erişilebilen web arayüzü ile ünite ekleme/çıkarma, durum sorgulama ve ayar yönetimi.
- —Kutulama ve program yükleme gerektirmez; kurulum için IP adresi ve güç kaynağı yeterlidir.
- —Kurulum ve değişim süresi 5 dakika.
PLC'lerinizle
tam entegre.
Sunucunun ağ üzerinden erişebildiği her PLC sistemi kapsam dahilindedir. Sunucuya kurulan ve proje gereksinimlerine göre yapılandırılan entegrasyon katmanı, PLC ile raf cihazları arasındaki veri alışverişini uçtan uca yönetir. Böylece marka ve model fark etmeksizin, mevcut otomasyon mimarinize müdahale edilmeden tam entegrasyon sağlanır.
Sunucuya kurulan ara yazılım, sahadaki PLC mimarisi ve süreç gereksinimleri doğrultusunda yapılandırılır.
PLC ile raf cihazları arasındaki komut ve geri bildirim akışı kesintisiz yönetilir.
PLC programınız ve otomasyon mimariniz yeniden kurgulanmadan sisteme dahil olur.

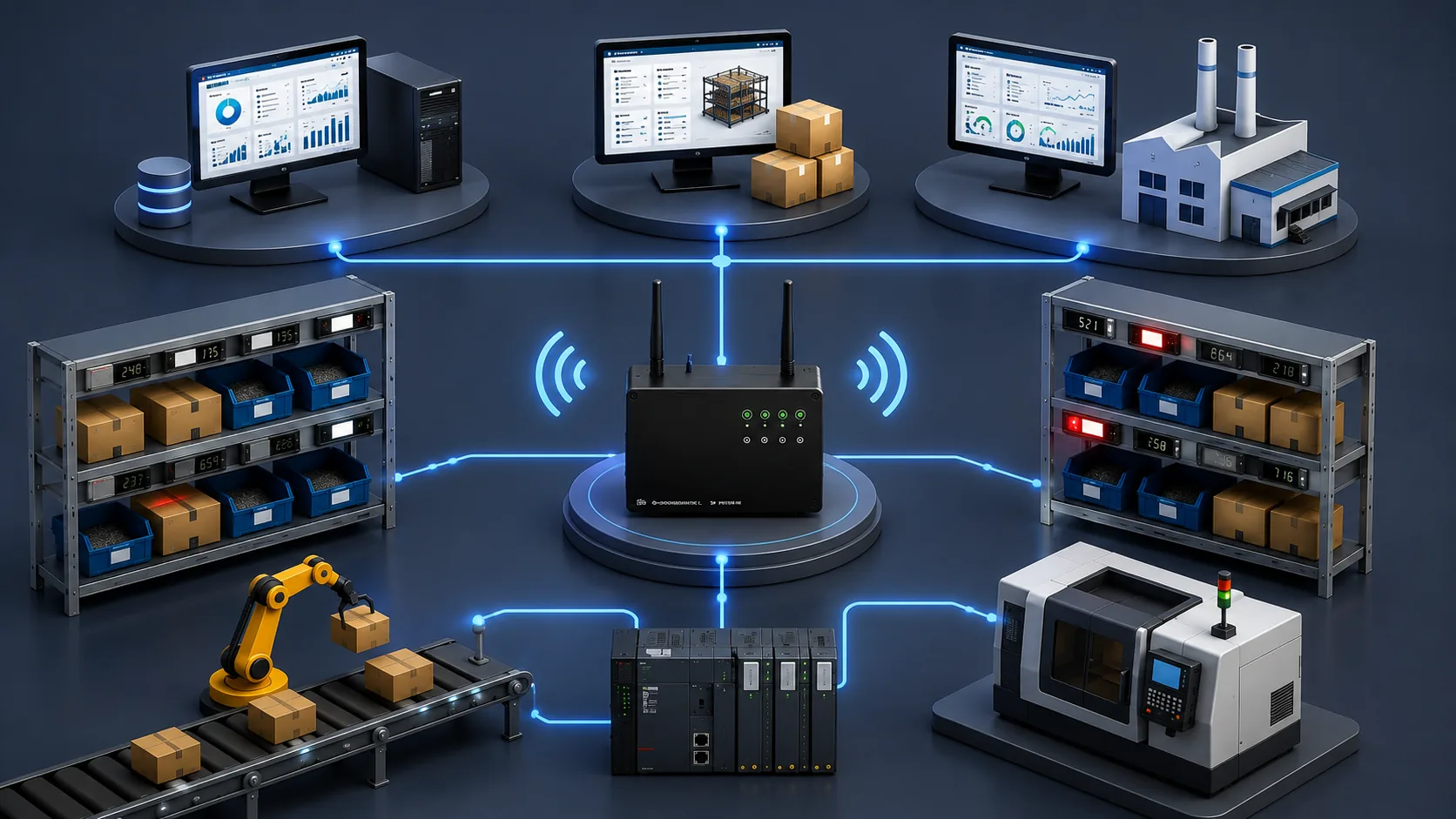

İş emrinden onaya, beş adım.
ERP/WMS/MES veya PLC, sipariş ve hedef raf-adres bilgisini üst yazılıma iletir.
Üst yazılım veya PLC, Modbus TCP/IP üzerinden RF Kontrol Ünitesi'ne ilgili görevi gönderir.
RF Kontrol Ünitesi, ilgili WDPS cihazını hedef renk/ışık ve LCD bilgisiyle aktive eder.
Operatör, ışıkla yönlendirilen adrese gider; LCD'deki adet/işlem bilgisini uygular.
Operatör butonla onay verir; sistem işlemi kapatır ve bir sonraki adıma geçer.
Aynı mantık, ters yönde: parçayı doğru yere koyma senaryosunda uygulanır.
Avantajlar
Kablo çekme, kanal/etiket değişimi ve duruş süreleri azalır; yerleşim değişiklikleri hızlı yapılır.
Mobil raf ve taşıma platformlarında kablo kısıtları olmadan kullanım.
Kullanıma bağlı olarak yıllara yayılan pil ömrü ve güneş paneli desteği ile bakım ihtiyacı azalır.
LCD + çok renkli buton ile net yönlendirme, hızlı onay ve düşük eğitim ihtiyacı.
Modbus TCP/IP ile PLC/PC tabanlı otomasyon altyapılarına doğrudan ve standart entegrasyon.
Türkiye'de Ar-Ge ve üretim ile hızlı teknik destek, özelleştirme ve maliyet avantajı.
Nerede çalışır
Tek kontrol cihazı ile uygun koşullarda geniş bir alanda çok sayıda cihaz yönetilebilir; metal yoğunluğu kapsama üzerinde etkili olabilir.
E-ticaret ve yedek parça depoları.
Üretim hattı için malzeme hazırlama.
Put-to-light ile sorting operasyonları.
Kablolamanın zor veya istenmediği alanlar.
Otomotiv hatlarında çalışıyor
WDPS kablosuz pick-to-light sistemleri, otomotiv ana ve yan sanayinin üretim ve lojistik alanlarında kullanılıyor.
